2001年モデルFXD オイル交換ハーレーカスタム

オイル交換の様子をご紹介。今回オイルを交換した車両は2001年モデルFXDです。

夏も終わり少し涼しくなりました。愛車の整備をするにはちょうどいい気温になってきましたね。ご自分でオイル交換にチャレンジするときにはぜひ参考にしてみてください。

オイルを抜く

エンジンオイル交換の前は暖気もしくは近所をしばらく走り、オイルを暖めましょう。そうすることでオイルが柔らかくなり、古いオイルが抜けやすくなります。作業時にはセンタージャッキなどで車体を垂直にするとオイルがしっかりと抜けます。

エンジンオイル

ドレインエンジンオイル

ドレンボルトを外してオイルを抜きます。オイルタンクのキャップを外しておけば、オイルが抜けやすくなります。

トランスミッションオイル

ドレイントランスミッションオイル

同じくドレンボルトを外してオイルを抜きます。同様に、オイルフィラーキャップを外してオイルを抜けやすくします。

プライマリーオイル

ドレインプライマリーオイル

ドレンボルトを外してオイルを抜きます。プライマリーにはキャップはないので、ダービーカバーを外してオイルを抜けやすくします。

プライマリーのドレンボルトの先は磁石になっており、オイル内の鉄粉を吸着します。今までのオイル交換時に比べ鉄粉の量が多すぎるのであれば、なにか車両にトラブルが起こっているかもしれません。その場合は早めにショップに相談しましょう。

ドレンボルトの掃除

ドレインボルトの掃除

ドレンボルトを掃除してOリングを交換します。ネジ山には新しいシールテープを巻きます。 Oリングはエンジンオイルの熱などによって変形するので毎回交換してください。

オイルを入れる

エンジンオイル

エンジンオイル交換

ドレンボルトを取り付けてオイルを入れます。ドレンボルトの締め過ぎに注意してください。最初にある程度手で締めてから工具を使って少し締めます。エンジンオイルはサイドスタンドを立てた状態で、フィラーキャップに付いているゲージに従って入れます。エンジンオイルは基本的にボトルのままでも入れやすいでしょう。

トランスミッションオイル

トランスミッションオイル交換

同じくドレンボルトを取り付けてオイルを入れます。トランスミッションオイルもエンジンオイルと同様、サイドスタンドを立てた状態でフィラーキャップに付いているゲージに従って入れます。入口が狭いのでフィルファンネルを使用するとスムーズに入れられます。

プライマリーオイル

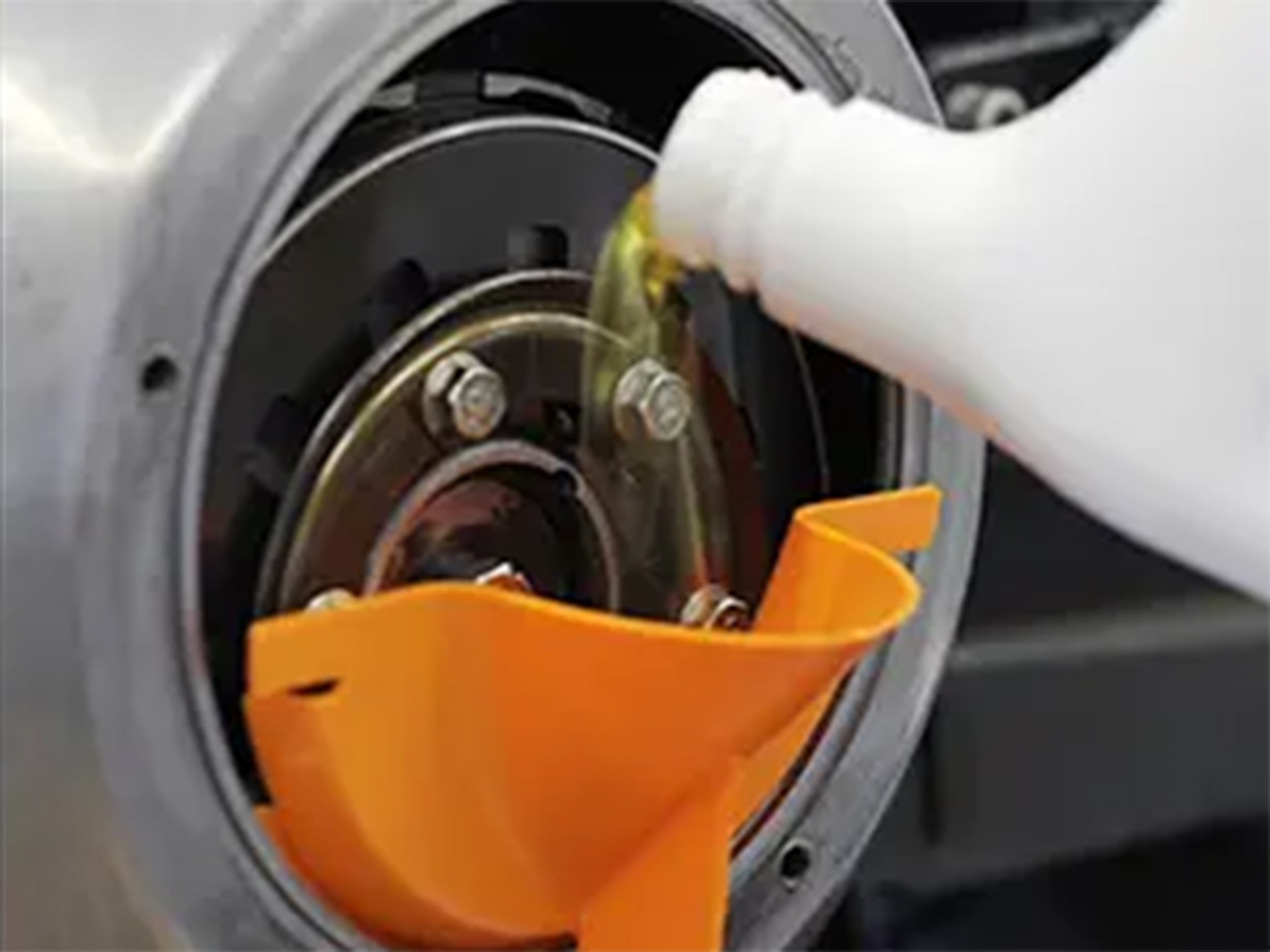

プライマリーオイル交換

同じくドレンボルトを取り付けてオイルを入れます。ドレンボルトはテーパー状のボルトのため、力いっぱい締めるとどこまでもネジが締まり、最後にはネジ穴が破損してしますので注意してください。プライマリーは車体を水平にしてクラッチ板の下側が浸る程度の量を入れます｡純正のフィルファンネルを使用するとこぼれずスムーズに入れられるのでおすすめです｡
